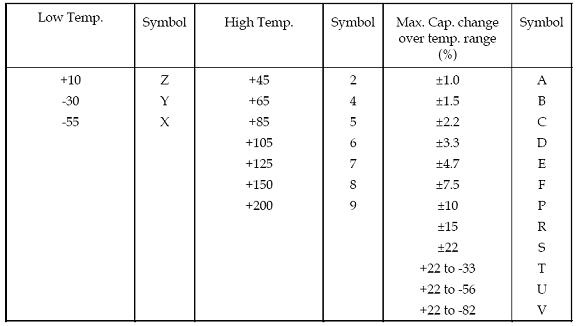

一張圖告訴你溫度係數代表的含意
一般都用X5R、X7R較多
如何選電容？
電容依容值大小有鋁質電解電容,钽質電解電容,陶瓷電容,塑膠電容,除了各材質容值重疊地帶要花點心思外,其實蠻好搞定的,選擇電容考量點:
(1)容值 Tolerance: 要精密到 +/- 1% 的還是 +/- 10% 甚至 20%
(2)額定電壓: 要16V 還是50V,如果工作電壓比額定電壓高,很危險 (最好選個兩倍以上的)
(3)使用頻率: 某些陶瓷電容如Y5V,Z5U,X7R只能在100 KHz以下頻率工作,頻率太高容值驟減.
(4)工作溫度: 電容規格上有使用溫度範圍的規格
(5)體積大小: 同樣容值尺寸有大有小,如果是零件高密度化,小尺寸的需求就很重要.
